硬件搭建

本指南介绍在真机 Wuji Hand 上运行训练好的 WujiHand_Reorient ONNX 策略所需的硬件侧配置。软件管线见 Sim-to-real 部署。

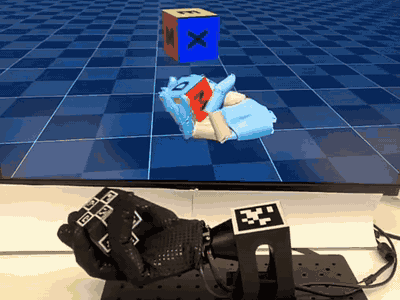

完成后，你将拥有一个经标定的相机、一个 3D 打印的 ArUco cube、一个手腕 AprilTag 世界坐标系、一台装在治具上的 Wuji Hand，以及针对你的装置填好的 camera.yaml 与 cube_tags.json。

硬件清单

• 工业 USB 相机：Hikrobot MV-CU013-A0UC（USB-3，1280×1024，1.3 MP，彩色 Bayer GB），与 camera.yaml 中的传感器和采集格式匹配。目前 observer 只接入了 Hikrobot 这一个传感器 SDK。UVC 摄像头和其他厂商的工业相机需要重写 cube observer，把 MvImport 替换为对应厂商的 Python 绑定。
• FA 镜头：Hikrobot MVL-MF0824M-5MPE，8 mm 定焦，F2.4，2/3″ 像圈，C-mount，5 MP 适配。任何 2/3″ 像圈、8 mm 焦距、F2.4 或更大光圈的 C-mount 镜头均可等效替代。
• 相机支架或三脚架：任何刚性夹具，能把相机固定在距手掌约 350 mm 上方，且在标定与 rollout 之间不发生位移。垂直行程 ≥ 400 mm，具备振动阻尼，优先用固定高度夹具而非伺服机械臂。
• 手腕 AprilTag 贴纸：1 张 AprilTag36h11 ID 0，黑边边长 48 mm，外加 quiet zone 白色留白（尺寸约定见「手腕 AprilTag」）。打印在哑光 vinyl 或覆膜纸上以避免眩光，白底黑墨。安装前用卡尺校验黑边边长——任何缩放误差都会直接传播到位姿估计。打印流程见「手腕 AprilTag」。
• Wuji Hand 右手：请直接联系 Wuji Technology。Wuji Hand SDK 要求与部署驱动匹配的固件版本。Host 端通过一根 USB 线直连。
• 手部安装治具：3D 打印的 PLA 底座，用螺丝固定在铝合金蜂窝板上。BOM 与装配见「物理装配」，CAD 随 release 附件提供。
• 标定 cube：3D 打印的 54 mm 棱长实心立方体，6 个面嵌入 24 块 ArUco 标签，与 cube_tags.json 匹配。打印细节见「Cube 制作」，CAD 随 release 附件提供。
• 计算机：Ubuntu 22.04 x86_64，NVIDIA sm_80+ GPU（Ampere 及以上），CUDA 12.8，至少 2 个空闲 USB 接口。

软件前置依赖

操作系统和 GPU 驱动

• Ubuntu 22.04 LTS，x86_64
• 与 CUDA 12.8 配套的 NVIDIA 驱动（nvidia-smi 应能正常报告）
• pixi ≥ 0.66，已加入 $PATH

Hikvision MVS SDK

相机标定与 cube observer 脚本会从系统级 SDK 安装路径导入 MvImport.MvCameraControl_class，本仓库未内置。

获取方式：hikrobotics.com → Service & Support → Downloads → MVS Client → Linux x86_64。

推荐版本：Linux 版 MVS Client ≥ 4.6.0。较旧的 4.5.x 版本提供的 Python 绑定略有不同，可能导致导入失败。

安装方法。具体包格式因平台和 MVS 版本而异，请始终以 SDK 压缩包内附带的 README 为准。常见情况：

# Ubuntu / Debian (the .deb is what hikrobotics.com offers today)
sudo apt install ./MVS-*.deb

# CentOS / RHEL
sudo rpm -i MVS-*.rpm

上述方式默认都会把文件安装到 /opt/MVS/ 下。安装完成后你应能看到 /opt/MVS/lib/64/libMvCameraControl.so（运行时库）、/opt/MVS/Samples/64/Python/MvImport/（Python 绑定）、/opt/MVS/bin/MVS（设备发现 GUI）。

系统调优（要稳定支撑 camera.yaml 中配置的采集帧率，必须执行）：

# USB-3 cameras: install udev rules and raise USB scheduling priority
sudo /opt/MVS/bin/set_usb_priority.sh

Shell 环境变量。MVS 安装包把 export 写入 /etc/profile.d/MVS_*.sh，而该文件只在登录 shell 启动时加载。大多数终端会话是非登录 shell，变量会静默缺失，导入 Python 绑定时抛出 TypeError。请把 export 追加到 shell rc 文件：

# bash
echo 'export MVCAM_COMMON_RUNENV=/opt/MVS/lib' >> ~/.bashrc
echo 'export LD_LIBRARY_PATH=/opt/MVS/lib/64:$LD_LIBRARY_PATH' >> ~/.bashrc
source ~/.bashrc

验证安装：

# Python binding import test
python3 -c "import sys; sys.path.insert(0, '/opt/MVS/Samples/64/Python'); from MvImport.MvCameraControl_class import *; print('ok')"

# Hardware detection — your camera should appear in the left panel
/opt/MVS/bin/MVS

常见问题：

• ModuleNotFoundError: MvImport——SDK 路径错误。重新安装到 /opt/MVS/，或设置 MVS_PYTHON_PATH=/path/to/MVS/Samples/64/Python。
• 导入 MvCameraControl_class 时出现 TypeError——MVCAM_COMMON_RUNENV 未设置，见上面的 shell 环境步骤。
• GUI 列表中没有相机——重新运行 set_usb_priority.sh，检查线缆，把用户加入 plugdev 和 dialout 组，用 lsusb 确认可见性。

Deploy 环境

从仓库根目录安装 deploy 环境：

pixi install -e deploy

它拉取 OpenCV（ArUco 与 IPPE）、pupil-apriltags（手腕标签）、pyzmq（cube 与 goal pub-sub）、glfw（passive MuJoCo viewer）、Wuji Hand SDK 与 pyyaml。冒烟测试：

pixi run -e deploy python -c "import cv2, pupil_apriltags, zmq, wujihandpy; print(cv2.__version__)"

Cube 制作

最快路径是用 release 附件里的资产复现参考 cube。下载 release zip（gh 命令见简介），会产生一个 release-assets/ 目录，其中 hardware/cube/ 含 .3mf、.step、.obj 与 .png 文件。Cube 是棱长 54 mm 的实心立方体，每面 4 × 13 mm ArUco 标签（共 24 个，ID 0–23）。真实性能依赖尺寸与 cube_tags.json 的偏差控制在约 0.5 mm 内。

打印前若要 3D 检视 24 个标签的布局：

pixi run python deploy/reorient/tools/view_release_cube.py

3D 打印 cube

使用随包发布的 Bambu Lab .3mf（release-assets/hardware/cube/cube.3mf）。它包含 cube 几何以及双材料分配，能直接把 24 个 ArUco 标签图案打印到各面上，无需贴纸、胶水或对齐操作。

1. 在 Bambu Studio 中打开该文件，或拖到已连接的 Bambu 打印机上。
2. 装载两种耗材，一黑一白（PLA 即可）。切片软件会提示分配槽位，.3mf 已声明哪个逻辑槽是 tag、哪个是 base，请确认实际耗材对应正确。
3. 切片并打印。默认设置（约 0.2 mm 层高，约 30% 填充）即可。

预期几何（与 cube_tags.json 匹配，请勿缩放）：cube 棱长 54 mm，标签贴片 13 mm，标签中心沿每个面的本地 u/v 轴各偏移 18 mm。

单材料 fallback。没有双材料打印机时，可基于 cube.step 加贴纸得到等效 cube：

1. 用任意单一材料从 cube.step 打印 cube 主体。打印后用卡尺核对 54 mm 边长。
2. 把 cube.png 按 UV 展开尺寸印在哑光 vinyl 或覆膜纸上。沿面边界裁剪得到 6 张 54 × 54 mm 贴纸。
3. 把每张贴纸贴到对应面上。标签 ID 编码所属面，贴纸时按 cube_tags.json 映射放置。
4. 若贴纸没法刚好落在距面中心 18 mm 处，在 cube_tags.json 中重新标定 tag_center_offset。

在 ArUco 检测层面，贴纸 cube 与双材料 cube 功能等价，但更容易掉皮和对齐偏差。条件允许时优先选用 .3mf。

标签规格

来自 cube_tags.json（仅用于视觉定位，只有打印的 cube 几何不同才需要改）：ArUco 4×4 字典（DICT_4X4_50），tag_size 13 mm，tag_center_offset 距面中心 18 mm。每个面的标签 ID（T/R/B/L 为该面内的 top、right、bottom、left 槽位）：

手腕 AprilTag

Cube observer 通过一个刚性安装在手腕板上的 AprilTag36h11 标签定义世界（手腕）坐标系。强制规格：family AprilTag36h11，ID 0，棱长 48 mm。请精确打印为外尺寸 48 mm × 48 mm——AprilTag 库以此为度量单位，打印缩放误差会传播到位姿估计。

标签平面位于手腕背面，与手掌法线垂直。以与参考装置相同的朝向放置标签，如下图所示。

购买或自行打印

发布版硬件包不附带预裁的手腕贴纸。优先推荐自行打印，因为成品贴纸供应商极少提供单一 ID、自定义尺寸的选项，而本任务只需要 ID 0 且必须严格为 48 mm。

尺寸约定。AprilTag36h11 是 10 × 10 cell 栅格。48 mm 指黑色边框的外缘，也就是 detector 识别的 tag_size。白色安静区（≥ 1 cell ≈ 4.8 mm）位于 48 mm 之外。一张正确打印的贴纸总体约 58 mm × 58 mm。

DIY 打印工作流：

1. 获取标签图像，来自 AprilRobotics/apriltag-imgs。family 36h11 的 ID 0 对应 tag36h11/tag36_11_00000.png。该仓库自带的 tag_to_svg.py 可生成任意尺寸的矢量版本：

   git clone https://github.com/AprilRobotics/apriltag-imgs
   cd apriltag-imgs
   python3 tag_to_svg.py tag36h11/tag36_11_00000.png tag36_11_00000.svg --size=48mm

2. 用最近邻插值放大，禁止反走样（若走 PNG 路径）。把原图放大到目标尺寸时必须用最近邻插值——反走样会把边缘平滑成灰阶过渡，破坏 detector 的角点梯度。

3. 预留安静区。把 48 mm 图案放在白色版面正中，四周各留 ≥ 5 mm 纯白边距。

4. 打印，≥ 600 dpi，哑光 vinyl 或哑光覆膜纸，白底黑色墨水。避免高光面材质。

5. 卡尺校核。测量黑色方块的外缘，确认两个方向都落在 48.0 ± 0.3 mm 内。

6. 粘贴到手腕板上，朝向如上图。重新运行 vision 前再次确认上面的警告。

物理装配

手部安装

Wuji Hand 装在一个 3D 打印治具上，治具用螺丝固定在铝合金蜂窝板上。治具让手腕 AprilTag 暴露给相机，并在手掌上方留出约 20 cm 空隙容纳 cube。把 Hand 的 USB 线从手腕后方走线，避开相机视野。

release 附件的 hardware/hand-jig/ 目录提供 assembly.pdf（带标注的装配图）、assembly.step（完整实体）与 base.3mf（可打印底座）。如果从零复现，以下是图纸上的关键数据：

装配步骤：

1. 在支持 PLA 的 FDM 打印机上打印 base.3mf，文件内已捆绑 Bambu Lab 切片配置。
2. 把底座放在蜂窝板上，使手腕安装托架朝前。底座的通孔与沉头孔与 M6 螺纹阵列对齐。
3. 用 4 颗 M6 内六角螺丝把底座拧紧到蜂窝板上。
4. 装配完成后整体高度约 147 mm，并把 Wuji Hand 后倾 10°，使静止时手腕标签朝向相机。
5. 把 Wuji Hand 卡入托架，USB 线从手腕后方走线，避开相机视野。

相机安装

把相机安装到这样一个位置：整个 reorient 过程中，cube 可达工作区和手腕 AprilTag 都完整出现在预览里。实际大致是手掌上方 30–40 cm，但具体距离不严格——策略把 cube 保持在距手掌中心约 10 cm 内，工作区盒子很小，中途不会脱离画面。

请勿手动编辑 camera.yaml 中的 fast_roi，vision 程序已内置交互式选择器。相机安装好后：

pixi run -e deploy vision

在预览窗口按 s 打开 ROI 对话框，在 cube 的可达工作空间上拖出一个矩形，按 ENTER 或 SPACE 确认。Observer 会把 ROI 对齐到 8 的倍数，原子地写入 camera.yaml，并实时应用、无需重启采集。

Vision 窗口的其他快捷键：

光照

使用漫射环境光。避免逆光——observer 使用取最小通道的灰度图，标签边缘过曝是检测漏失的最大原因。保持 CLAHE 开启（observer.yaml）。若 CLAHE 下 cube 面看起来噪点多，关闭它并仅依靠 min-channel。

相机内参标定

camera.yaml 中的焦距、主点与畸变系数描述参考装置。换用其他相机时必须在信任 cube 位姿之前重新标定——5% 的焦距误差会线性传播到 cube 位置。

打印棋盘格

打印 11 × 8 内部角点（12 × 9 格）、20 mm 方格的棋盘，与标定器的 SQUARE_SIZE 常量匹配。固定在刚性平整底板上——弯曲会引入系统性径向偏差。

运行引导式标定器

pixi run -e deploy python deploy/reorient/tools/camera_calibrate.py

工具引导走完 14 个采集任务（中心、左、右、上、下区域，近、中、远距离，正视、倾斜姿态），当区域、尺寸、倾角进入范围时自动采集。

按键：c 强制采集，n 跳过，s 拟合（需 ≥ 12 张采集），q 退出。s 之后工具打印 RMS 重投影误差并写入 camera_calibration.npz。目标 RMS < 0.5 px，超过 1.0 px 表示棋盘移动或对焦失误。

填写 camera.yaml

标定器只写入 camera_calibration.npz，不会就地更新 camera.yaml。手动把打印出的 K 和 dist 数值复制到 intrinsics 和 distortion 块中。与随包文件做 diff，确认 9 个数值都已填入。

合理性校验

运行 pixi run -e deploy vision（预览模式）。手腕标签静止时，其位姿应稳定到亚像素级抖动。频繁的 PnP 拒绝意味着内参拟合不足——回到「运行引导式标定器」多采集倾斜样本。

装置标定好后，继续到 Sim-to-real 部署 做位姿调优、闭环运行与端到端冒烟测试。
